| 加工定制否 | 品牌路远 |
| 型号CPM-F2 | 自动手动自动 |
| 贴片速度36000粒/小时 | 订货号1 |
| 货号1 | 分辨度0.01mm |
| 喂料器数目42 | 电源380V |
| 重量1850kg | 规格A6 |
展开
JUKI 2050 2060贴片机代替方案 路远IC贴片机CPM-F2 智能家居产品贴片机
路远多功能贴片机CPM-FH资料书
一、产品信息
品牌：FAROAD路远
名称：多功能贴片机
型号：CPM-FH
产地：中国

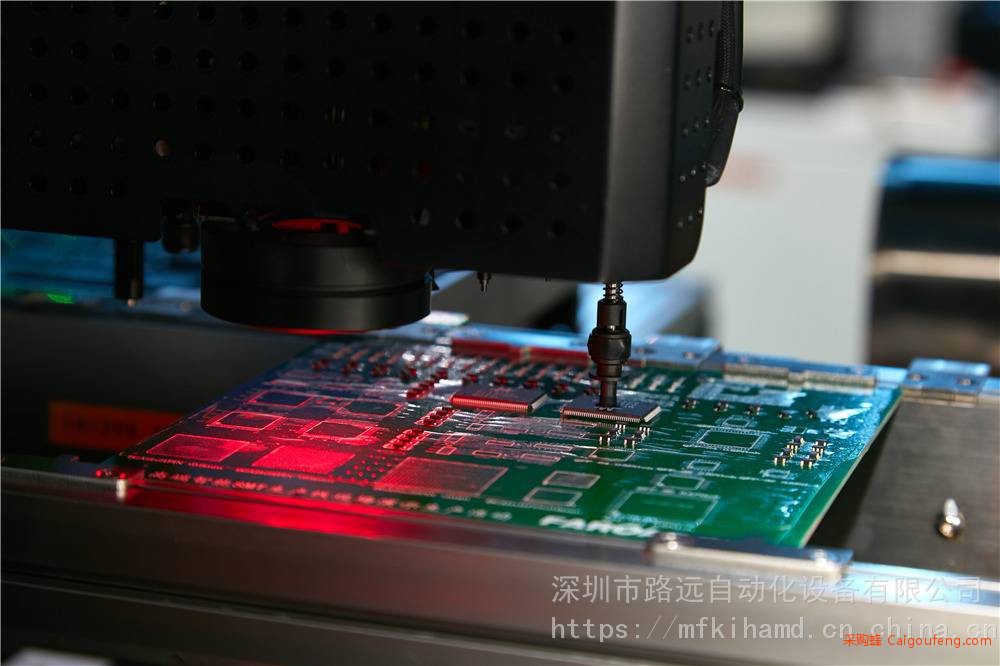

二、机器图片
三、机器特点
日本松下电机黑田滚轴丝轩、速度更快、更稳定。
***工业飞行扫描相机实现零时差零停顿***元件识别。
***热补偿系统实现实时监督贴装精度并自动修正。
吸嘴自动切换实现多种类元件同时兼容。
电动进料器，保证送料更***，解决供料不稳定，所产生的元件丢弃。
中英文界面零时差一键切换更***应用于国际市场。
四、参数规格
型号 | CPM-FH | CPM-F2 | |
设备尺寸 | L(长） | 1380MM | |
W（宽） | 1880MM | ||
H（高） | 1550MM | ||
总重量 | 1850KG | ||
对象基板 | PCB尺寸 | ***小50MM*50MM 410MM*420MM | |
PCB厚度 | 0.5MM-5.0MM | ||
PCB固定方法 | 上下夹板 | ||
贴片方式 | 同取单贴 | ||
操作系统 | 系统 | WINDOWS | |
控制系统 | 自主研发 | ||
显示器 | 触摸屏+显示器 | ||
输入装置 | 触摸屏+键盘、鼠标 | ||
贴装能力 | 贴片速度 | 36000CPH | 28000CPH |
贴装头 | 10头 | 8头 | |
贴片精度 | ±0.05MM | ||
元件贴片高度 | 0.1-16MM（自动转换） | ||
贴装元件范围 | 从0201微小芯片至30MM大元件及各种电阻、电容、IC、BGA等 | ||
视觉系统 | 识别相机 | 飞行识别相机 | 线性抛描相机 |
传动控制 | 导轨传动 | 长度:1200MM | |
传输速度 | 500MM/秒 | ||
传输方向 | 双向可选 | ||
传送方式 | 自动 | ||
电气规格 | 空气压力 | 5.0KG | |
电气控制 | 自主研发 | ||
输入电源 | AC380/420/480V | ||
功率 | 3.5KW | ||
使用环境 | 24.5?C±2?C | ||
控制部分 | 运动控制卡模块 | 香港固高 | |
XY轴驱动方式 | 松下伺服电机+日本黑田滚轴杆 | 日本山洋磁悬浮直线电机 | |
进料系统 | 可放置进料器数量 | 单边42站 （双边上料84站选配） | |
送料方式 | 电动智能进料器 | ||
